ATV71
ATV71 چیست ؟
اینورتر چیست:
عموما برای راه اندازی موتور ها در گذشته از راه اندازی مستقیم استفاده می شد و کنترلی بر روی سرعت موتور نبوده است .
اینورتر تجهیزی است که بر اساس تغییر فرکانس موجب تغییر ولتاژ و در نهایت موجب تغییر سرعت در موتور می شود که در صنعت برق کاربرد ویژه ای دارد.
اینورتر ها چگونه کار میکنند:
اینورتر از بخش های متخلفی تشکیل شده است . اینورتر ولتاژ ورودی متناوب را دریافت میکند و به ولتاژ مستقیم تبدیل میکند و بار دیگر به ولتاژ متناوب تبدیل و برق را به موتور می رساند که با این کار تلفات و نوسانات را تا حدودی حذف میکند .
نحوه انتخاب کردن اینورتر:
اینورتر ها انواع مختلفی دارند و با توجه به استفاده مصرف کننده نوع اینورتر فرق میکند . برای انتخاب اینورتر باید به توان موتور،فاصله از سطح دریا ، شرایط آب وهوایی و مکانی و نوع استفاده توجه ویژه داشت.
انواع اینورتر ها :
به صورت کلی اینورتر ها را میتوان از نظر فازی به دو بخش تک فاز به سه فاز و سه فاز به سه فاز تقسیم کرد که در ادامه باهم بررسی میکنیم.
اینورتر تک فاز به سه فاز: ولتاژ ورودی این نوع اینورتر ها 220 ولت و خروجی آن سه فاز با ولتاژ خطی 220 ولت می باشد و در مصارف خانگی نیز مورد استفاده قرار میگیرد.
اینورتر سه فاز به سه فاز: این نوع اینورتر بیشتر صنعتی میباشد و در صنعت کاربرد ویژه ای دارد ورودی آن سه فاز با ولتاژ خطی 380 ولت و خروجی آن هم سه فاز 380 می باشد .
ضمناً با توجه به نوع انتخاب اینورتر و پلاک موتور ها امکان تغییر سربندی موتور ها نیز وجود دارد.
انواع سربندی موتور ها:
اتصال ستاره: ولتاژ خطی رادیکال۳ یا ۱/۷۳ برابر ولتاژ فاز یا کلاف می باشد و جریان خط برابر جریان فاز می باشد.
اتصال مثلث: ولتاژ خطی رادیکال۳ یا ۱/۷۳ برابر جريان فاز یا کلاف می باشد و ولتاژ خط برابر ولتاژ فاز يا ولتاژ دو سر كلاف می باشد.

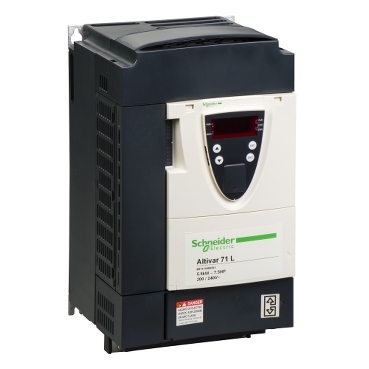

اینورتر اشنایدر مدل ATV71
اینورتر اشنایدر ATV71 یکی از بهترین انواع اینورتر سنگین کار است که در دستگاه‌های صنعتی با گشتاور بالا مانند جرثقیل کاربرد دارد. این درایو به خوبی با محدوده فرکانسی بالا هماهنگ می‌شود و میتوان آن را به موتورهای دارای سرعت بالا متصل کرد. بزرگ‌ترین مزیت این درایو، سرعت و دقت آن در تغییر سرعت و کنترل برداری شار مغناطیسی است که می‌تواند بسیاری از آسیب‌های احتمالی واردشده به موتورها را خنثی کند.
ترمینال نمایشگر گرافیکی در تمام درایوهای سرعت متغیر ATV71 استاندارد است. کنترل‌کننده‌های درایو های توان پایین را میتوان بدون ترمینال سفارش داده و به جای آن به ترمینال نمایشگر یکپارچه 4 رقمی 7 قسمتی مجهزشان کرد. .
ویژگی های اینورتر اشنایدر ATV71
- بازه توان خروجی 0.37 تا 500 کیلووات
- ساخته شده در دو نوع تک فاز و سه فاز
- سازگار با ولتاژهای 230 ولت تک فاز و سه فاز، 400 و 690 ولت سه فاز
- دارای کلاس حفاظتی IP20، IP23، IP54 و IP55
- دارای 6 ورودی دیجیتال و 2 ورودی آنالوگ
- دارای 2 خروجی رله و 1 خروجی آنالوگ
مزایای اینورتر Schneider ATV71
- گشتاور و دقت بالا در سرعت‌های پایین
- دامنه فرکانس گسترده برای موتورهایی با سرعت بالا
- سازگار با محیط زیست و مصرف بهینه انرژی
- مجهز به فیلتر EMC برای کاهش نویزهای الکترومغناطیسی
- قابلیت کار در محیط‌های سخت، مرطوب و پر از گرد و غبار
- امکان راه‌اندازی آسان در محیط‌های بسیار آلوده به دلیل داشتن قابلیت تهویه خودکار محفظه
- مجهز به عملکرد ایمنی Power Removal برای اطمینان از توقف موتور و جلوگیری از راه‌اندازی مجدد به صورت تصادفی.
درایوهای Schneider Altivar 71 علاوه بر اینکه بر اساس مقدار و نوع ولتاژ ورودی تقسیم‌بندی می‌شوند؛ از نظر درجه حفاظت هم با یکدیگر متفاوت هستند. هر یک از این انواع دارای بازه توانی و ویژگی‌های خاص خود هستند.
- درایو اشنایدر آلتیوار 71 تک فاز با ولتاژ 200 تا 240 ولت
- اینورتر اشنایدر مدل ATV71 سه فاز با ولتاژ 200 تا 240 ولت
· اینورتر Schneider Altivar 71 سه فاز با ولتاژ 380 تا 480 ولت
· اینورتر اشنایدر سری ATV71 با ولتاژ 380 تا 480 ولت و فیلتر C2 EMC
کاربرد اینورتر اشنایدر مدل ATV71
اینورتر اشنایدر آلتیوار 71 می‌تواند با انواع موتورها سازگار شده و با ولتاژهایی در بازه بسیار گسترده کار کند. این دستگاه قابلیت اتصال به موتورهای خاص را هم در خود دارد و می‌تواند به خوبی انرژی را ذخیره کند. به همین دلیل در موتورهای سنگین کار استفاده می‌شود. اصلی‌ترین کاربردهای این محصول از قرار زیر هستند:
- انواع بالابرها برای مدیریت سرعت، ترمز و لیمیت سوئیچ‌ها
- دستگاه‌های جا به جایی مواد برای کنترل موقعیت و تنظیم پارامترها
- ماشین‌آلات بسته‌بندی برای کنترل زمان انتقال از یک دستور به دستور دیگر
- صنایع سیمان، نفت و مخابرات
سوالات متداول
- مزیت های خرید اینورتر اشنایدر آلتیوار ATV71 چیست؟
این محصول علاوه بر اینکه کلاس‌های حفاظتی و ولتاژهای ورودی مختلفی دارد؛ به راحتی با استفاده از نرم‌افزار AOMOVE قابل کنترل است. از سوی دیگر کارت‌های توسعه بسیار متنوعی برای آن وجود دارد که با استفاده از آن‌ها می‌تواند تعداد ورودی و خروجی را توسعه داد و درایو را به سایر شبکه‌ها یا انکودر متصل کرد.
