TM3

TM3AI4

• گروه محصول : MODICON TM3
• نوع محصول : Analog input module
• سازگاری دامنه :
  Modicon M251
  Modicon M221
  Modicon M262

Modicon M241

• نوع ورودی آنالوگ :

current 4...20 mA
current 0...20 mA
voltage 0...10 V
voltage - 10...10 V

•  شماره ورودی آنالوگ:4
• جریان فعلی :

35mA 5 V DC via bus connector no load
45mA 5 V DC via bus connector full load
30mA 24 V DC via external supply

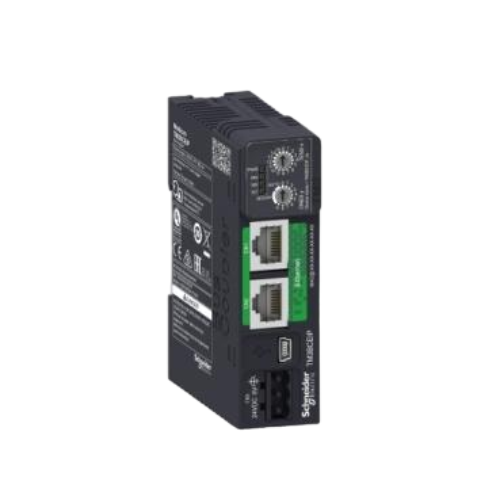

TM3BCEIP

• گروه محصول : Modion TM3
• نوع محصول : I/O distributed module
• سازگاری دامنه

Logic controller
Motion controller

نوع رابط:

RJ45 2 Ethernet daisy chain isolated
USB device port Mini-B

• Port Ethernet: 10/100BASE-T
• منطق خروجی : Positive or negative
• نوع شبکه ارتباطی:

Ethernet IP
Modbus TCP
IPv4 (internet protocol)

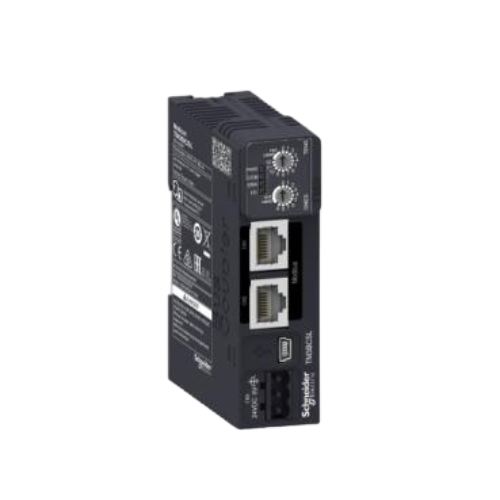

TM3BCSL

• گروه محصول : Modicon TM3
• نوع محصول : I/O distributed module
• سازگاری دامنه

Logic controller
Motion controller

نوع رابط:

RJ45 2 serial link daisy chain isolated
USB device port Mini-B

• نوع شبکه ارتباطی:

Ethernet IP
Modbus TCP
IPv4 (internet protocol)

• پورت اترنت: 10/100BASE-T

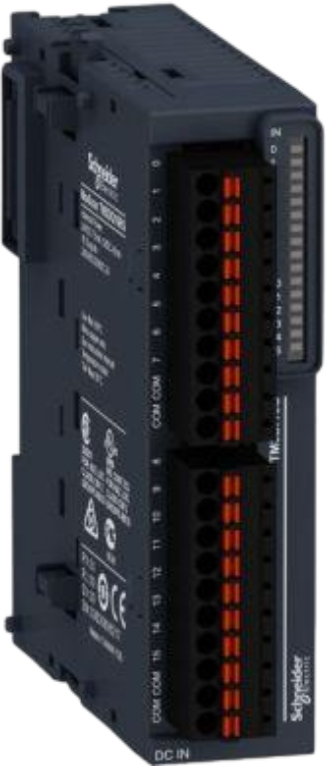

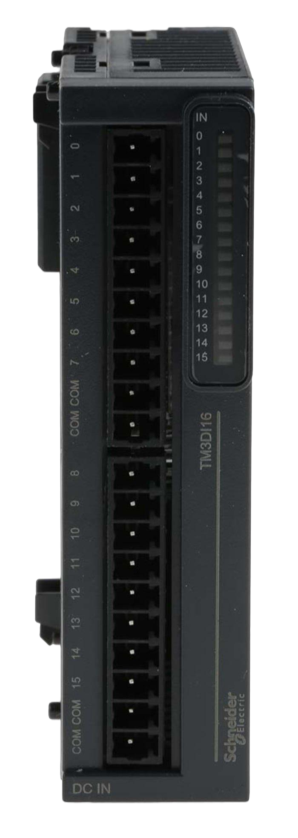

TM3DI16

• گروه محصول : Modicon TM3
• نوع محصول : Discrete input module
• سازگاری دامنه

Modicon M241
Modicon M251
Modicon M221
Modicon M262

• شماره ورودی دیجیتال 16:input IEC 61131-2 type 3
• ولتاژ ورودی دیجیتال 24:V
• جریان ورودی دیجیتال: 7mA input
• دیجیتال I/O شماره:16
• نوع ولتاژ ورودی دیجیتال:DC

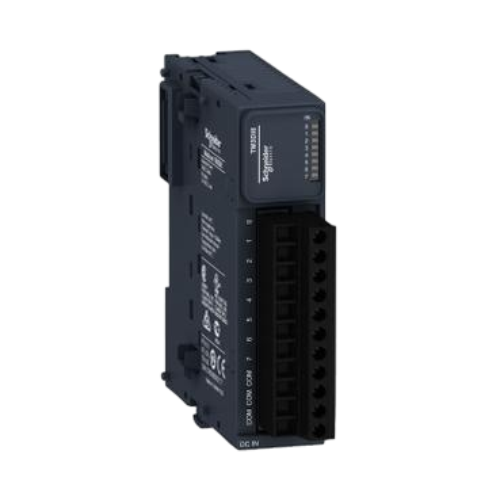

TM3DI8

• گروه محصول : Modicon TM3
• نوع محصول : I/O distributed module
• سازگاری دامنه

Modicon M241
Modicon M251
Modicon M221
Modicon M262

• شماره ورودی دیجیتال 8: input IEC 61131-2 Type 1
• ولتاژ ورودی دیجیتال 24: V
• جریان ورودی دیجیتال: 7 mA input
• دیجیتالI/O شماره:8
• نوع ولتاژ ورودی دیجیتال:DC

TM3DQ16R

• گروه محصول : Modicon TM3
• نوع محصول : Discrete output module
• سازگاری دامنه :

 Modicon M241
Modicon M251
Modicon M221
Modicon M262

• نوع خروجی دیجیتال : Relay normally open
• تعداد خروجی دیجیتال : ۱۶
• منطق خروجی : Positive or negative
• ولتاژ خروجی دیجیتال : 240 V AC for relay output     30 V DC for relay output
• جریان خروجی دیجیتال : 2000 mA for relay output
• شماره I / O : شانزده

TM3DQ16UG

• گروه محصول : Modicon TM3
• نوع محصول : Discrete input module
• سازگاری دامنه

Modicon M241
Modicon M251
Modicon M221
Modicon M262

• نوع ولتاژ خروجی دیجیتال: Transistor
• شماره خروجی دیجیتال: 16
• ولتاژ خروجی دیجیتال 24: V DC for transistor output
• جریان خروجی دیجیتال: 300mA for transistor output
• دیجیتال I/O شماره:16

TM3DQ8U

• گروه محصول : Modicon TM3
• نوع محصول : Discrete output module
• سازگاری دامنه :

 Modicon M241
Modicon M251
Modicon M221
Modicon M262

• نوع خروجی دیجیتال : Transistor
• تعداد خروجی دیجیتال : ۸
• منطق خروجی : Negative logic (sink)
• ولتاژ خروجی دیجیتال : 24 V DC for transistor output
• جریان خروجی دیجیتال:50mA for transistor output
• شماره I / O  : هشت

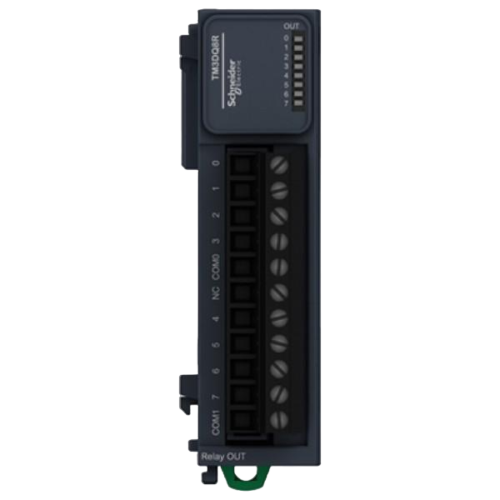

TM3DQ8R

• گروه محصول : Modicon TM3
• نوع محصول : Discrete output module
• سازگاری دامنه :

Modicon M241
Modicon M251
Modicon M221
Modicon M262

• نوع خروجی دیجیتال : Relay normally open
• تعداد خروجی دیجیتال : ۸
• منطق خروجی : Positive or negative
• ولتاژ خروجی دیجیتال : 24 V DC for relay output   240 V AC
• جریان خروجی دیجیتال : 2000mA for relay output
• شماره I / O : هشت

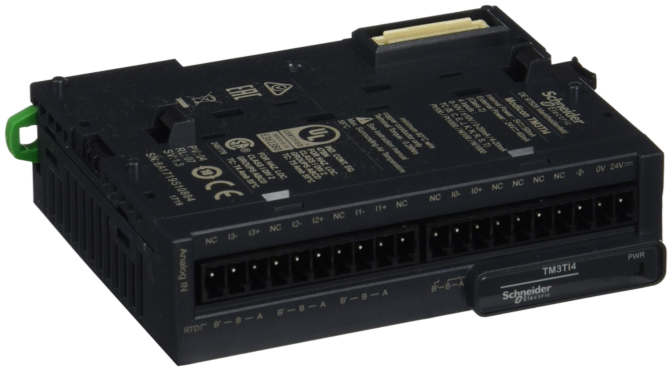

TM3TI4

• گروه محصول : Modicon TM3
• نوع محصول : Discrete input module
• سازگاری دامنه

Modicon M241
Modicon M251
Modicon M221
Modicon M262

• نوع ورودی آنالوگ:

current 4...20 mA
current 0...20 mA
voltage 0...10 V
voltage - 10...10 V
thermocouple - 200...1000 °C thermocouple J
thermocouple - 200...1300 °C thermocouple K
thermocouple 0...1760 °C thermocouple R
thermocouple 0...1760 °C thermocouple S
thermocouple 0...1820 °C thermocouple B
thermocouple - 200...400 °C thermocouple T
thermocouple - 200...1300 °C thermocouple N
thermocouple - 200...800 °C thermocouple E
thermocouple 0...2315 °C thermocouple C
Ni 100/Ni 1000 temperature probe - 60...180 °C
Pt 100 temperature probe - 200...850 °C
Pt 1000 temperature probe - 200...600 °C

• شماره ورودی آنالوگ:4

TM3TI4G

• گروه محصول : Modicon TM3
• نوع محصول : Analog input module
• سازگاری دامنه

Modicon M241
Modicon M251
Modicon M221
Modicon M262

• نوع ورودی آنالوگ:

current 4...20 mA
current 0...20 mA
voltage 0...10 V
voltage - 10...10 V
thermocouple - 200...1000 °C thermocouple J
thermocouple - 200...1300 °C thermocouple K
thermocouple 0...1760 °C thermocouple R
thermocouple 0...1760 °C thermocouple S
thermocouple 0...1820 °C thermocouple B
thermocouple - 200...400 °C thermocouple T
thermocouple - 200...1300 °C thermocouple N
thermocouple - 200...800 °C thermocouple E
thermocouple 0...2315 °C thermocouple C
Ni 100/Ni 1000 temperature probe - 60...180 °C
Pt 100 temperature probe - 200...850 °C
Pt 1000 temperature probe - 200...600 °C

شماره ورودی آنالوگ:4

TM3TI8T

• گروه محصول : Modicon TM3
• نوع محصول : Analog input module
• سازگاری دامنه

Modicon M241
Modicon M251
Modicon M221
Modicon M262

• نوع ورودی آنالوگ:
• thermocouple - 200...1000 °C thermocouple J
  thermocouple - 200...1300 °C thermocouple K
  thermocouple 0...1760 °C thermocouple R
  thermocouple 0...1760 °C thermocouple S
  thermocouple 0...1820 °C thermocouple B
  thermocouple - 200...400 °C thermocouple T
  thermocouple - 200...1300 °C thermocouple N
  thermocouple - 200...800 °C thermocouple E
  thermocouple 0...2315 °C thermocouple C
  NTC 10k thermistor -90...150 °C
  PTC thermistor 100...10000 Ohm
  thermocouple - 200...1000 °C

• شماره ورودی آنالوگ:8

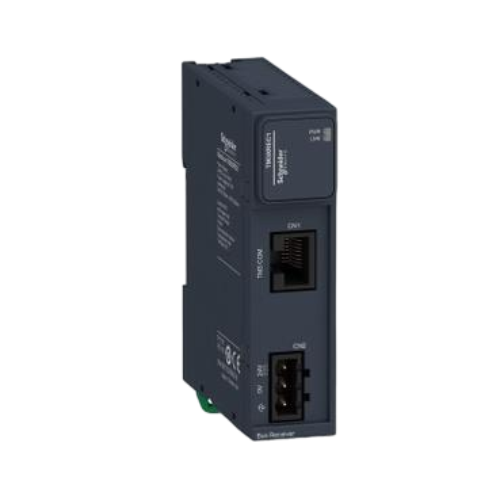

TM3XREC1

• گروه محصول : Modicon TM3
• نوع محصول : Remote receiver module
• سازگاری دامنه

Modicon M241
Modicon M251
Modicon M221
Modicon M262

• نوع ورودی آنالوگ:

thermocouple - 200...1000 °C thermocouple J
thermocouple - 200...1300 °C thermocouple K
thermocouple 0...1760 °C thermocouple R
thermocouple 0...1760 °C thermocouple S
thermocouple 0...1820 °C thermocouple B
thermocouple - 200...400 °C thermocouple T
thermocouple - 200...1300 °C thermocouple N
thermocouple - 200...800 °C thermocouple E
thermocouple 0...2315 °C thermocouple C
NTC 10k thermistor -90...150 °C
PTC thermistor 100...10000 Ohm
thermocouple - 200...1000 °C

• حداکثر ماژول ورودی/خروجی7:

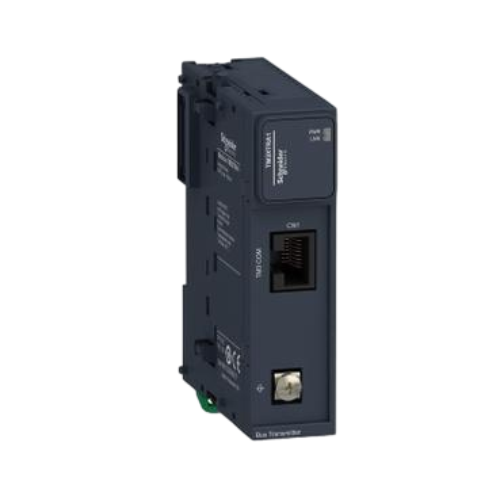

TM3XTRA1

• گروه محصول : Modicon TM3
• نوع محصول : Remote receiver module
• سازگاری دامنه

Modicon M241
Modicon M251
Modicon M221
Modicon M262

• اتصال برق:

RJ45 connector for connecting the bus receiver
Screw connector terminal for connecting the functional ground

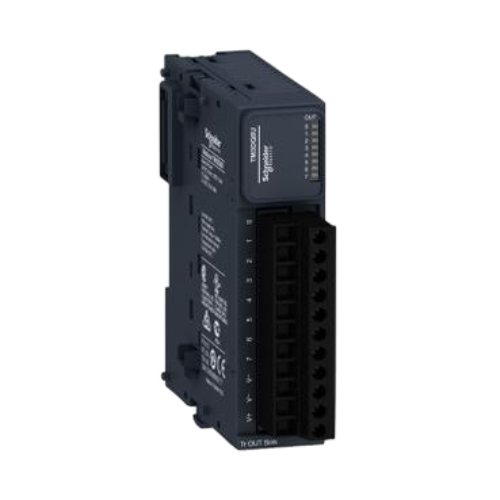

TM3DQ8U

• گروه محصول : Modicon TM3
• نوع محصول : Discrete output module
• نوع خروجی دیجیتال:Transistor
• تعداد خروجی دیجیتال:8
• ولتاژ خروجی دیجیتنال:24 V DC for transistor output
• جریان خروجی دیجیتال:50 mA for transistor output
• شماره I/O :8
• سازگاری دامنه

Modicon M241
Modicon M251
Modicon M221
Modicon M262

TM3TI4G

• گروه محصول : Modicon TM3
• نوع محصول : Analog input module
• نوع خروجی دیجیتال:Transistor
• تعداد خروجی دیجیتال:8
• محدوده ولتاژ : 20.4…28.8 V
• نوع کابل :Twisted shielded pairs cable <30 m for input circuit
• سازگاری دامنه

Modicon M241
Modicon M251
Modicon M221
Modicon M262

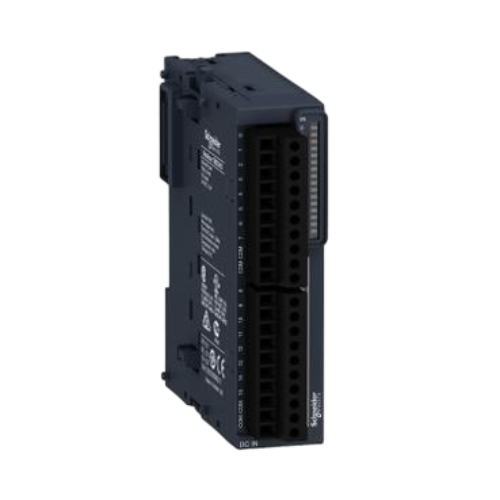

TM3DI16

• گروه محصول : Modicon TM3
• نوع محصول : Discrete input module
• تعداد ورودی دیجیتال:16
• ولتاژ ورودی دیجیتال:24V
• شماره I/O: 16
• سازگاری دامنه

Modicon M241
Modicon M251
Modicon M221
Modicon M262
