Altivar 12 Variable Frequency Drives VFD

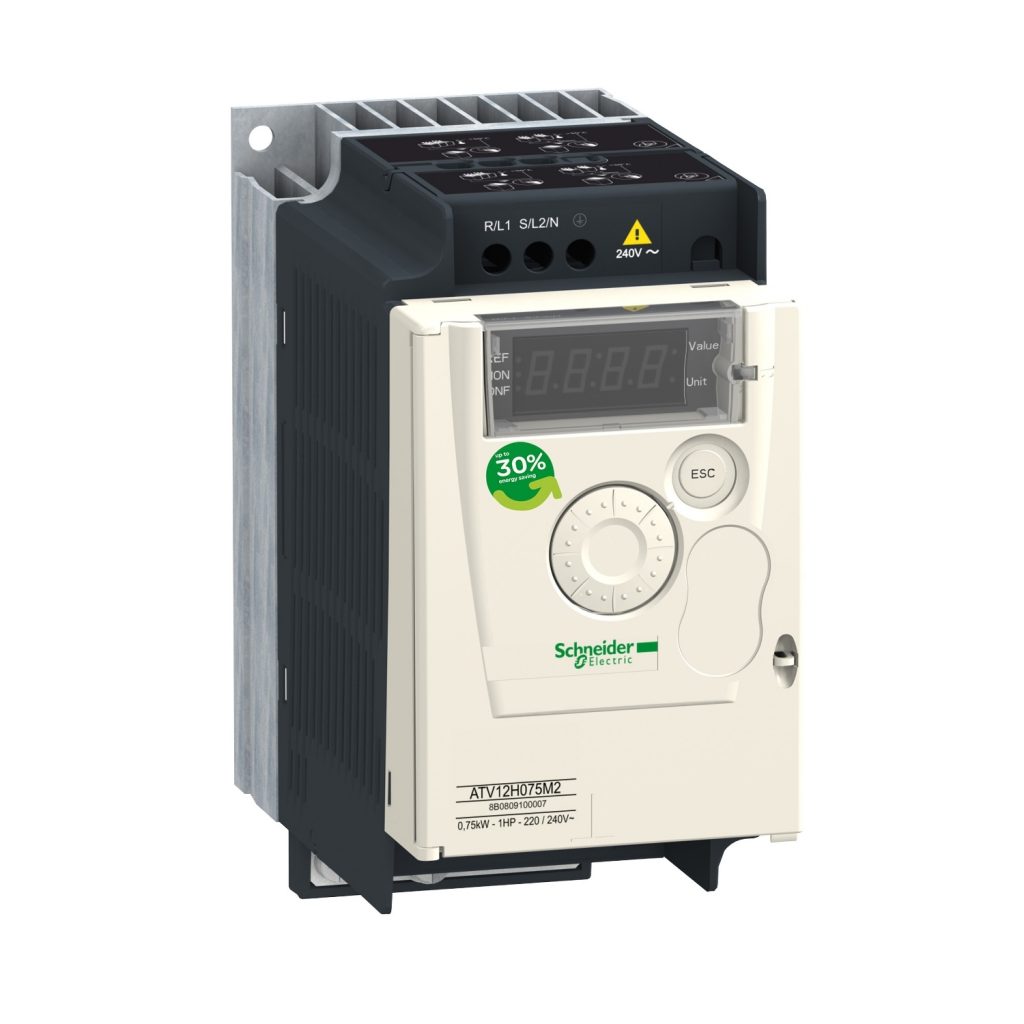

اینورتر ATV12 اشنایدر الکتریک / کنترل دور موتور ( VFD )
در حالت کلی اینورتر Inverter یا مبدل جریان مستقیم به متناوب ،یک دستگاه الکترونیک قدرت است.
در حوزه ی برق صنعتی ، اینورتر یا درایو اشنایدر الکتریک یکی از پرکاربرد ترین ابزار به شمار می آید که از این دستگاه در شاخه ی اتوماسیون صنعتی برای راه اندازی موتور های الکتریکی استفاده میشود.
کنترل دور موتور یا اینورتر اشنایدر الکتریک ، قابلیت این را دارد که در فرکانس و ولتاژ خروجی تغییر ایجاد کند که به این طریق دور موتور الکتریکی را کنترل میکند و مورد استفاده قرار گرفتن آن در شاخه ی اتوماسیون صنعتی موجب صرفه جویی در مصرف برق نیز میشود.
- اینورتر ATV12 اشنایدر الکتریک ، از جمله اینورتر های پر مصرف اشنایدر است.
- یک نوع درایو کوچک برای کاربرد های تجاری و موتور های کوچک با توان ۰.۱۸ کیلووات تا ۲.۲ کیلووات و ولتاژ قدرت ۲۴۰ ولت می باشد.
- استفاده کردن از درایو های اشنایدر الکتریک ، آلودگی نویزی ایجاده شده توسط موتور یا جریان هوا را کاهش میدهد و با حذف کردن جریان ها مدار راه ساده تر میکند.
- بیشتر در ماشین های صنعتی ساده مورد استفاده قرار میگیرد و این دستگاه به راحتی توسط Plug & play نصب می شود.
- با توجه به طراحی کامپکتی که دارد بسیار مناسب برای کار هایی است که نیاز به فضای کمی دارد.
- دارای یک Multi loader می باشد که با ایجاد شرایط سریع و راحتِ برنامه نویسی ، تنظیمات را نسبتا ساده تر می کند.
کاربرد های اینورتر ATV12 اشنایدر الکتریک
تجهیزات تجاری :
_ جا به جایی ( بیلبورد های تبلیغاتی چرخشی ،راهبند ها و گیت های تردد )
_ سلامت ( تخت خواب های پزشکی ،تردمیل )
_ صنایع غذایی و نوشیدنی ( فر و اجاق گاز های صنعتی ،آسیاب ها ،میکسر ،دستگاه های خمیرگیر و… )
ماشین آلات کوچک برای صنایع
_ جا به جایی مواد ( کانوایر ها و نوار نقاله های کوچک و موارد مشابه این چنینی )
_ بسته بندی ( دستگاه های برچسب زنی کوچک ،دستگاه های بسته بندی کوچک )
_ کاربرد های پمپاژ ( پمپ های مکش ،پمپ های سانتریفوژ ،پمپ های سیرکولاتور و… )
_ دستگاه های مجهز به فن ( خارج کردن هوا یا دود ،ماشین آلات صنایع پلاستیک ،کوره ها ،دیگ های بخار و… )
قابلیت و اطلاعات اینورتر اشنایدر الکتریک ATV12
_ نمایش تمامی مراحل انجام کار ورودی لاجیک بر روی نمایشگر درایو
_ سوئیچ کردن بین کنترل محلی و کنترل از طریق ترمینال ها
_ پروفایل های کنترل موتور : استاندارد – اجرا – پمپ / فن
_ پیکر بندی ورودی / خروجی آنالوگ و دیجیتال
_ آشکار سازی اضافه بار و کم باری
_ سرعت های از پیش تعیین شده
_ استوپ آزاد و استوپ سریع
_ پرش فرکانسی
_ لیست خطا ها
_ رگولاتور PID
عملکرد اینورتر اشنایدر الکتریک ATV12

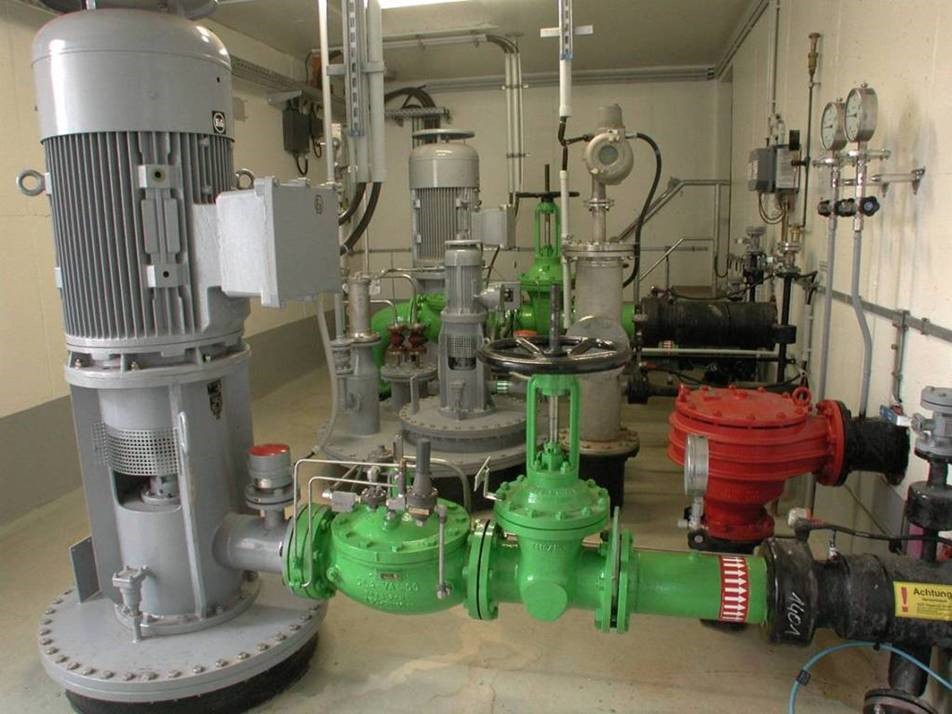

با این وجود، استفاده از درایوهای کنترل دور جایی واقعا ارزش پیدا می کند که برای بارهای گشتاور متغیر استفاده شود. یعنی بارهایی (منظور گشتاور بار است) که با افزایش سرعت افزایش می یابند. اکثر فن ها و بسیاری از پمپ ها جزو بارهای گشتاور متغیر هستند، یعنی گشتاور آن ها با مجذور سرعت افزایش می یابد. این بدین معنی است که توان با درجه سوم سرعت رابطه دارد.
بنابراین کاهش سرعت یک پمپ یا فن به میزان ۱۰%، مصرف توان را به میزان حدود ۲۵% کاهش می دهد، که حتی تلفات درایو که حدود ۱% هست را نیز کاملا پوشش می دهد. اگر سرعت را ۲۰% کاهش یابد، مصرف انرژی حدودا نصف می شود. توجه داشته باشید برخی پمپ ها همچون پمپ های کفکش یا چاه از نوع بار گشتاور ثابت هستند
درایو ATV12 کاربردهای متفرقه ای نظیر موتور دو سرعته، موتور DC، راه انداز مکانیکی و موتور های تک فاز دارد. استفاده از اینورتر اشنایدر ATV12 به همراه موتور سه فاز راه حلی است برای وفق دادن توان و نیازهای کاربردی درایو به منظور کاهش انرژی مصرفی. با توجه به ورودی تک فاز درایو می توان موتورهای سه فاز را در کیلووات پایین راه اندازی کرد و مشکل استفاده از موتورهای تکفاز که نیاز به تعمیر و سرویس سالانه دارند برطرف نمود.
